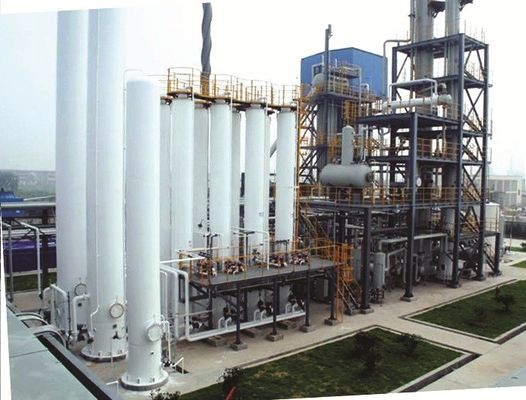

Kompakte reife Wasserstoff-Anlage des Prozess-SMR von 3000Nm3 zu 4500Nm3

Kompakte reife Wasserstoff-Anlage des Prozess-SMR von 3000Nm3 zu 4500Nm3

Jiangsu-Verbesserung und Höhereinstufung der Wasserstoff-Produktions-Einheit durch Erdgas von 3000Nm3 zu 4500Nm3

Technologie-Anwendung:

Grober Wasserstoff (hauptsächlich CH4, Co, CO2, H2 und H2O) wird aus Erdgas (kohlenstoffarme Kettenkohlenwasserstoffe) durch Dampfreformierungsprozeß produziert und gereinigt dann durch Druckschwingen-Aufnahmetechnologie, um Wasserstoff mit Reinheitssitzung zu erhalten die Anforderungen von Benutzern.
Das Erdgas wird zum passenden Druck (entsprechend dem Gasverbrauch des Benutzers und dem optimalen Funktionierendruck) durch den Kompressor zusammengedrückt, und dann wird es für feine Entschwefelung vorgeheizt. Dann meldet es den Reformer mit einem bestimmten Anteil des Dampfs für Reaktion an. Dann überschreitet es durch den Abwärmekessel des Reformergases, stellt die Hitze des Reformergases wieder her und meldet den Zwischenreformer an, damit Umwandlungsreaktion den groben Wasserstoff erhält. Nach einer Reihe Wärmeaustausch und Abkühlen, ist das Erdgas abgekühlt, das Druckschwingen-Aufnahmegerät einträgt und reinigt schließlich.

Dampf-Methan-Verbessern - Wasserstoff-Produktion

TECHAIRS stellt das Dampf-Methan zur Verfügung, das verbessert, Technologie (SMR) für Wasserstoffproduktion auf einem kleinen und großem Umfang. SMR ist eine kosteneffektive und Energiesparende Weise des Produzierens des Wasserstoffs. Hohe Stufen der Reinheit können erreicht werden, indem man Druck-Schwingen-Aufnahmereinigungstechnologie einsetzt.

Im SMR-Prozess, den desulfurized Viehbestände (Erdgas, Raffinerieabgas, verflüssigtes Erdölgas oder Naphtha) (Gasdruck für Rohstoff ist niedriger als 1.6Mpa), zusammengedrückt und vorgeheizt werden, gemischt mit Wasserdampf, nachdem man Entschwefelung, unter der Aktion von 800 ℃ hoher Temperatur, einem bestimmten Druck- und Katalysator-, Alkan- und Wasserdampf, der im Erdgas enthalten wird weiter entwickelt hat, lösen Sie eine chemische Reaktion aus, um ein verbesserndes Gas zu produzieren, das H2, Co, CO2, N2 und CH4 enthält. Das verbessernde Gas nimmt am Schiebekonverter durch die Abwärmeübertragung teil, und Co wird in H2 und CO2 umgewandelt. CO2 wird durch Wärmeübertragung, Kondensation, Dampfwassertrennung aufbereitet, sind automatisches progr Steuerung und der Gasdurchlaufadsorbent, der der Reihe nach mit einer Mehrzahl von spezifischen Adsorbenten geladen wird, und das Produkt des Wasserstoffs wird nach kondensierendem N2 PSA, Co, CH4 und CO2 durch das Anheben des Drucks extrahiert. Verunreinigungen werden durch Druckreduzierung freigegeben und Adsorbente werden reaktiviert.

Sachwortverzeichnisse:

Reinheit: 99%~99.9999%
Kapazität: 4500Nm3/h

Eigenschaften und Vorteile der smr Wasserstoffanlage

Reife Verfahrenstechnik und sichere und zuverlässige Operation.
Kurzer Zyklus des Projektbaus und der Investitionswiederfindungsrate, zum des starken Marktes zu erzielen wettbewerbsfähig.
Mehrstufenrandwiederaufnahme und das PSA-Desorptionsgasbrand-zurückermöglichen energiesparend und umweltfreundlich.
Spezieller Adsorbent, niedrige Betriebskosten, hoher Reinheitsgrad und hoher Ertrag.
Spezielles programmierbares Regelventil mit hoher Stufe von automatischem.
