Wasserstoff-Produktion 3.0Mpa SMR Methanol-vom niedrigen Energieverbrauch

Wasserstoff-Produktion 3.0Mpa SMR Methanol-vom niedrigen Energieverbrauch

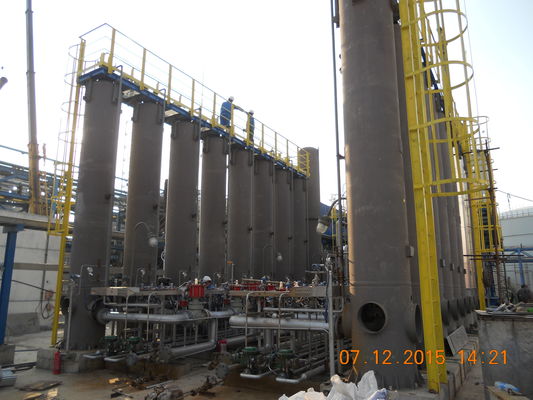

Wasserstoff-Produktion Jiangyins HANBANG 2*1000Nm3/h vom Methanol, Reform

Technologie-Anwendung

Unter Verwendung des Methanols als Rohstoff, wird grober Wasserstoff (hauptsächlich CO2, H2 und Spur Co, CH4) durch knackenden Prozess des Dampfs produziert und gereinigt dann durch Druckschwingen-Aufnahmetechnologie, um Wasserstoff mit Reinheitssitzung zu erhalten die Anforderungen von Benutzern.
Das rohe Methanol und das entsalzte Rohwasser wird an einem bestimmten Verhältnis vorgemischt, unter Druck gesetzt durch Dosierpumpe, vorgeheizt, gasified und überhitzt und dann den Reaktor kommt. Unter der Aktion des Katalysators, wird die Reaktion durchgeführt, um groben Wasserstoff zu erzeugen. Nach Wärmeaustausch ist die Hitze wiederhergestellt, abgekühlt und dann das Druckschwingen-Aufnahmegerät für abschließende Reinigung einträgt.

Umwandlungsgasabkühlen und -kondensation

Das Hochtemperaturumwandlungsgas, das von der Unterseite des Reformers, nach Wärmeaustausch mit der Rohstoffflüssigkeit kommt, stellen die Hitze und Gastemperatur zu verringern und die Temperatur abfiel auf unter 40℃ durch die Kühlvorrichtung wieder her. Der Zweck dieses Verfahrens ist, die Temperatur des Umwandlungsgases zu verringern und macht das Methanol und entsalzte Wasserkomponente kondensierte.

Umwandlungsgasreinigung

Der obere Teil des Reformers wird mit einem Edelstahlfüller gefüllt. Das Umwandlungsgas kommt von der Unterseite des Reformers herein, und auf und ab gewaschen durch das entsalzte Wasser. Das ist, das nicht reagierende Methanol im Gas zu säubern und die Waschenflüssigkeit zum verteilenden flüssigen Pufferbehälter zurückzubringen. Nachdem man gesäubert hat wird das Gas von der Spitze gesendet, um Schwingenaufnahmeprozeß (Reinigung des Wasserstoffs) zu drücken. Der Zweck der Wasserreinigung ist, Wasser zu benutzen, um das Methanol im Umwandlungsgas zu absorbieren, das den Verbrauch des Methanols nicht nur verringern kann, aber die Schwierigkeit der Gastrennung auch zu verringern.

Sachwortverzeichnisse

Wasserstoffdruck: 1.6~3.0Mpa

Wasserstoffreinheit: 99~99.999%

Skala: 100~20000Nm3/h

Methanolverbrauch: 0.5~0.56Nm3/Nm3 H2

Ablehnung: 30 bis 110%

Eigenschaften und Vorteile:

Reife Verfahrenstechnik und sichere und zuverlässige Operation.
Breite Quelle des Rohstoffs und der großen Verarbeitungsskala.
Moderne Wiederaufnahmetechnologie der Wärme und niedriger Verbrauch von Produktionsenergie.
